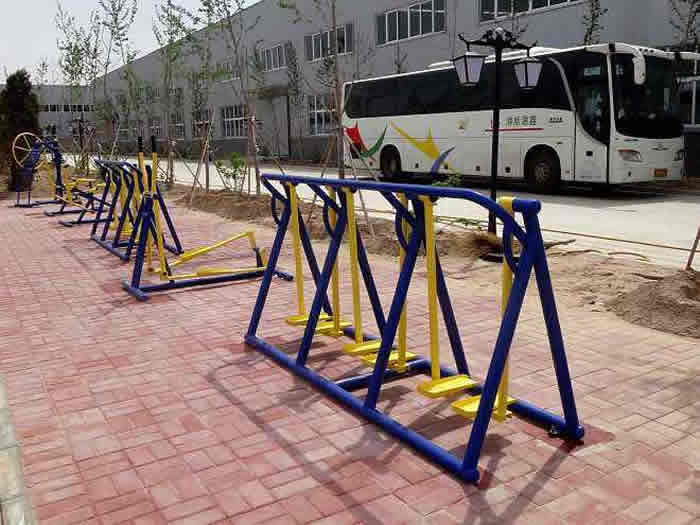

小区踏步浪板安装全流程

一、安装前准备

1. 场地勘察

检查项目 具体要求

地面类型 水泥地、草地、硬质地面均可，需平整、坚实

地面承重 地面承重应不小于200kg/m²

安全距离 周围应留有不小于1.5米的安全活动空间

摆动空间 荡动时左右各1米范围内不许有人或障碍物

位置选择 避免安装在强风、暴雨等恶劣天气容易影响的地方

2. 产品规格参考

不同厂家型号尺寸略有差异，安装前请核对具体产品尺寸：

品牌/型号 外形尺寸（长×宽×高） 主立柱规格 参考来源

优健双位浪板 1050×950×1480 mm φ114mm

育才双人浪板 未标注 φ114×2.5mm

KAQ-5090 900×800×1350 mm φ114mm

通奥双人浪板 1100×700×1500 mm φ114mm

鑫艺冲浪板 1225×774×1496 mm φ114×3.0mm

3. 工具与材料准备

类别 工具/材料清单

测量工具 卷尺、水平仪、粉笔/记号笔

挖掘工具 铁锹、铁镐

钻孔工具 冲击钻、混凝土钻头（孔径φ12mm）

紧固工具 活动扳手、套筒扳手、螺丝刀

防护装备 手套、护目镜

浇筑材料 水泥、沙子、石子（C25混凝土）

紧固件 M10膨胀螺栓、不锈钢螺丝、垫片

二、安装方式选择

小区踏步浪板主要有两种安装方式，根据场地条件选择：

安装方式 适用地面 特点 参考来源

直埋式 水泥地、草地、软质地面 最常用，稳定性好，需浇筑混凝土

膨胀螺栓式（拉爆式） 混凝土、石板等硬质地面 适用于已硬化完毕的广场、楼层及架空层

三、直埋式安装步骤（主流方式）

第一步：挖掘基坑

根据产品尺寸在安装场地标记出器材安装位置

基坑尺寸：不小于 410×410×500mm（长×宽×深），常见规格 500×500×500mm

立柱下埋深度不小于 500mm

确保坑底平整，清除碎石杂物

注意：部分型号基坑尺寸要求为 410×410×600mm

第二步：坑底铺垫混凝土

坑底铺垫厚度 100mm 的混凝土

混凝土标号为 C25，配比：水泥:沙子:石子 = 1:2:3.5

第三步：下埋器材

将器材放入基坑正中，调整至立柱与地面垂直

确保地埋标志线与地面保持齐平

使用水平仪校准，确保立柱垂直（偏差≤2度）

第四步：浇筑混凝土

将C25混凝土倒入器材立柱四周，填充高度 400-500mm

浇筑时用钢筋捣实，确保无空洞

混凝土不可超过预埋件或地埋标志线

第五步：器材养护

养护阶段 时间 要求

初凝 3-5天 混凝土初步凝固，不可受力

达到强度 3-7天 混凝土完全凝固，方可使用

完全固化 28天 达到设计强度

四、膨胀螺栓式安装步骤（适用于硬化地面）

第一步：场地定位

将器材底座放置在选定安装位置

根据产品尺寸在安装场地标记出器材的安装位置

确保安装位置水平、无障碍物

第二步：钻孔

钻孔直径略大于膨胀螺栓外管，孔径约 φ12mm

钻孔深度比螺栓长度多 5-10mm，约 100mm

清除孔内粉尘（可用吹气工具或毛刷）

第三步：固定底座

将膨胀螺栓放入孔内，用扳手拧紧使膨胀管张开

将器材底座对准膨胀螺栓放置

使用 M10膨胀螺栓 将底座固定在地面上

确保螺栓拧紧，底座稳固无晃动

第四步：主体组装（如器材为分体式）

将主体部件按照说明书进行组装

使用相应的螺栓和螺母进行连接，确保各部件连接牢固

第五步：安装踏板和手柄

将踏板和手柄安装到主体上

确保安装牢固，无松动现象

第六步：检查调试

检查各部件连接是否牢固

检查踏板是否灵活转动，摆动顺畅

如有问题及时调整

五、安装后检查验收

1. 稳固性测试

双手握住器材不同部位轻轻摇动、施压

检查是否有异常晃动或异响

确认立柱与地面垂直

2. 安全间隙检查

检查项目 标准要求 参考来源

摆动空间 荡动时左右各1米范围内不许有人或障碍物

运动幅度 摆杆设有限制摆幅的限位装置，防止过度运动

挤压点 不存在刚性碰撞的剪切点或挤压点

钩挂/缠绕危险 不存在衣服、头发钩挂或缠绕危险

3. 防滑与防护检查

检查项目 标准要求

脚踏防滑 脚踏部位应有防滑措施，防滑台高度不低于30mm

锐利边角 所有边角采用圆角过渡处理，无锋利尖角

螺栓设计 螺栓、螺母无外露式设计，采用防盗盖帽密封

4. 全面检查

检查项目 要求

结构稳固性 各部件连接紧密，无松动

焊接质量 无漏焊、虚焊、包渣、裂纹

表面处理 涂层均匀无漏喷、脱漆及明显划痕

紧固件 不锈钢或热镀锌材质，防松、防盗设计

六、安装后处理

1. 防锈防腐处理

所有外露金属紧固件涂抹防锈油脂

焊接部位如有涂层破损及时补涂

使用不锈钢螺丝和防松螺母的无需额外处理

2. 场地清理

清理安装产生的垃圾杂物

清理器材表面灰尘污渍

移除基坑周围多余混凝土残渣

七、维护保养规范

1. 检查周期

周期 检查内容 参考来源

每月 检查连接件紧固度，螺丝松动及时拧紧

每3个月 对活动部件加注润滑油，确保运转灵活

每年 对器材进行一次全面检查和维护

恶劣天气后 立即检查是否有松动、损坏

2. 日常保养

保养项目 操作要求

清洁 定期清洁器材表面，清除灰尘、污渍和锈迹

涂层修补 发现涂层脱落及时修补，防止生锈

润滑 摆动转轴部位每3个月加注润滑油

紧固件检查 使用扳手检查地脚螺栓和连接螺栓扭矩

3. 使用注意事项

使用前进行适当热身，活动脚踝、伸展腿部肌肉

手扶两边把手，脚踩踏板，左右摆动，幅度不要过大

摇臂静止方可下器械

儿童使用时须有成年人看护

有病理人士应征得医生同意方可使用

锻炼过程中若感身体不适，应立即停止并咨询医生

八、技术标准参考

标准编号 标准名称 主要要求

GB19272-2011 《室外健身器材的安全通用要求》 产品认证、安全规范

产品基本参数参考：

项目 标准要求

主立柱规格 φ114mm，壁厚≥2.5-3.0mm

副管规格 φ25-89mm低碳钢管

焊接工艺 二氧化碳保护焊

表面处理 静电喷涂环保聚酯粉末/高温烤漆

设计寿命 ≥8年
